在众多分析图中

爆炸图是非常重要的一环

它能够清晰地表达出项目的结构

先来看一波优秀的图养养眼吧

▼









今天小吧就用SU+AI来教大家制作爆炸图，教程时间到！



视频教程

视频录制——SketchUp吧弹指神通

完整带字幕语音讲解视频地址

www.sketchupbar.com/ke/287

图文教程

SU导出爆炸图

在SU中将材质清除，并且需要爆炸的各部分分别成组。



使用【爆炸视图】（SUAPP编号467）直接生成，目标是在Z轴上就行爆炸，参数如下。（Z轴的参数视具体情况可以修改）



爆炸出来的效果，并不是很满意，各部分不等距。



使用【等距排列】（SUAPP编号398）在Z轴上进行等距排列。

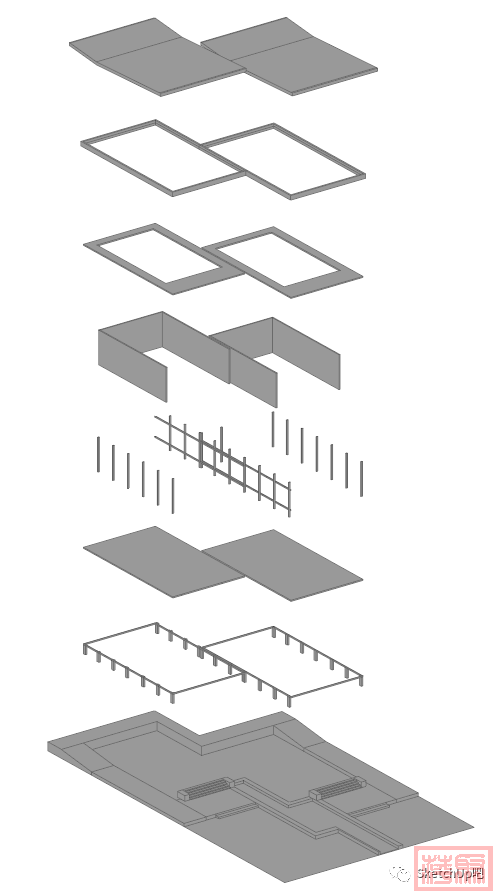

效果如下，选择合适的角度，导出PDF格式的文件就好了。



AI制作细节

在AI中打开PDF格式的文件。图纸由色块和描边组成，并且描边并不闭合。



先删除描边，点击选择—相同—描边粗细，选中所有边线后删除。



删除描边后的效果。



再将所有色块统一添加描边。



可以打开AI提供的色盘，进行填色的处理。



填色完成后再添加细节。绘制直线后可以修改线型、虚实等。



如果遇到需要抠图的情况，再教大家一招，用AI来抠图，抠出来就是矢量图。

导入图片后在选择状态下，点击高保真度照片。



再点击扩展。



删除白底，就可以了。



再根据需要添加素材，一张简单的爆炸图就完成了。



怎么样，学到没？

方法还是很简单的



不会也没关系

点击【阅读原文】

或者复制下方地址

www.sketchupbar.com/ke/287

去观看完整详解视频吧！

---
